Что такое Timber Frame: технология с 1395 года для вашей террасы
Массивный каркас, видимые соединения «шип-паз», расчёт по трём стандартам. Разбираемся: как это работает, какие числа за этим стоят — и почему в СПб это особенно актуально.
Timber Frame простыми словами
Представьте деревянную террасу. Обычно: столбы 100×100, балки, стропила — всё спрятано за обшивкой. Вы видите только стены и потолок. А что внутри — не знаете. Соединения на металлических уголках ржавеют за 5-7 лет.
Timber Frame — другой подход. Каркас из клеёного бруса GL24h (200×200 мм, прочность 24 МПа) собирается так, чтобы его было видно. Элементы соединяются методом «шип-паз» — ширина шипа 1/3 сечения балки, глубина паза с зазором 3-5 мм, фиксация дубовыми нагелями ∅25 мм. Каждый узел выдерживает 2,5 тонны.
Это не маркетинг — это инженерия с историей. Westminster Hall в Лондоне (1395 г.) — перекрытие 20,7 метров без единого металлического крепежа, стоит 631 год. Тот же принцип мы применяем для террас, веранд и навесов в Ленинградской области — адаптируя под наш климат (78% влажность, 50-70 циклов заморозки/год).
Как выглядит Timber Frame: от каркаса до результата
Каркас — «скелет» из GL24h
Клеёный брус 200×200 мм: 24 МПа на изгиб, модуль упругости 11 600 МПа. Балка 4 м при нагрузке 460 кг/м прогибается всего 9,9 мм (допустимо 16 мм — запас ×1,6). Каждый элемент рассчитан по СП 64 + TFEC и смоделирован в SketchUp.

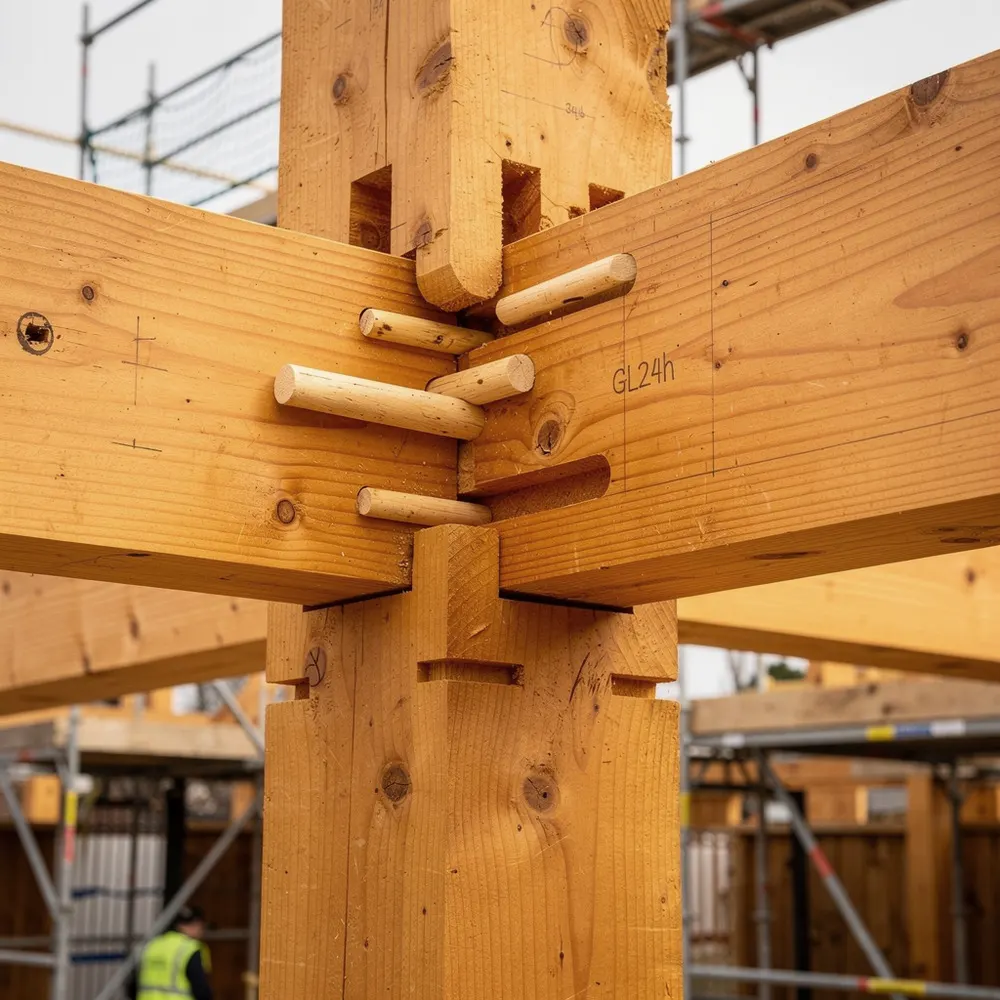

Узел «шип-паз» — 2,5 тонны на соединение
Шип: 1/3 ширины балки (65 мм для 200×200). Паз: глубина шипа + 3-5 мм. Дубовые нагели ∅25 мм, влажность 6-8% — при высыхании зажимают узел. Допуск ±1 мм по TFEC 2-2018. Несущая способность одного узла на срез — 99,5 кН (10 тонн).
Готовый объект — каркас как дизайн
Лиственница 660 кг/м³ — тёплый медово-золотистый цвет. С возрастом — благородная серебристая патина. Покрытие Osmo UV-420 сохраняет цвет 5-7 лет. Каркас виден изнутри и снаружи — это то, за что выбирают TF.
TF-терраса vs обычная: цифры, а не слова
| Критерий | Обычная терраса | Timber Frame |
|---|---|---|
| Каркас | Массив сосны 100×100-150×150, 14 МПа, скрыт | GL24h 200×200, 24 МПа (+71%), виден как дизайн |
| Соединения | Уголки + саморезы, коррозия 5-7 лет | «Шип-паз» + дубовые нагели, 2,5 т/узел, 0 металла |
| Усадка | 5-7%, трещины неизбежны | 0,1% (GL24h), трещин нет |
| Проект | Эскиз от руки | 3D-модель SketchUp, допуск ±1 мм (TFEC) |
| Срок службы | 7-12 лет (сосна без обработки) | 50+ лет (GL24h + лиственница) |
| Стоимость строительства | от 8 000-13 500 ₽/м² | от 18 500 ₽/м² |
| TCO за 10 лет (20 м²) | ~1,45 млн ₽ (стройка + замена) | ~1,39 млн ₽ (стройка + обслуживание) |
| Стандарты | Без расчёта или по СП 64 | СП 64 + TFEC 1-2019 + Eurocode 5 |
| Ощущение | «У нас есть терраса» | «У нас терраса как в Альпах» |
Каркас
Массив сосны 100×100-150×150, 14 МПа, скрыт
GL24h 200×200, 24 МПа (+71%), виден как дизайн
Соединения
Уголки + саморезы, коррозия 5-7 лет
«Шип-паз» + дубовые нагели, 2,5 т/узел, 0 металла
Усадка
5-7%, трещины неизбежны
0,1% (GL24h), трещин нет
Проект
Эскиз от руки
3D-модель SketchUp, допуск ±1 мм (TFEC)
Срок службы
7-12 лет (сосна без обработки)
50+ лет (GL24h + лиственница)
Стоимость строительства
от 8 000-13 500 ₽/м²
от 18 500 ₽/м²
TCO за 10 лет (20 м²)
~1,45 млн ₽ (стройка + замена)
~1,39 млн ₽ (стройка + обслуживание)
Стандарты
Без расчёта или по СП 64
СП 64 + TFEC 1-2019 + Eurocode 5
Ощущение
«У нас есть терраса»
«У нас терраса как в Альпах»
Дерево в климате Петербурга: цифры вместо опасений
Главный страх: «ЛО — влажность, дожди, морозы. Дерево сгниёт через 5 лет.» Вот данные, которые это опровергают.
Клеёный брус GL24h ≠ обычный брус
Массив: влажность 18-22%, усадка 5-7%, трещины неизбежны, прочность 14 МПа. GL24h: влажность 12%, усадка 0,1%, трещин нет, прочность 24 МПа. Модуль упругости 11 600 МПа. Это инженерный материал класса GL24h по ГОСТ 20850 / EN 14080 — не «деревяшка».
Лиственница: 660 кг/м³ и 1000+ лет в Венеции
Плотность 660 кг/м³ — плотнее дуба. Класс 2 по EN 350: 15-25 лет без обработки. Танины — природный антисептик. Лиственничные сваи Венеции стоят 1000+ лет в воде. В климате СПб (78% влажность, амплитуда 65°C) — оптимальный выбор по соотношению цена/долговечность.
Покрытие Osmo UV-420: 5-7 лет между обновлениями
Масло-воск Osmo UV-420 (8 500 ₽/2,5 л) — не плёнка, а глубокая пропитка. Не шелушится, не трескается. Альтернатива: Remmers HK-Lasur (6 500 ₽/2,5 л, 5-8 лет). Террасное масло Osmo Terrassen-Öl для настила: обновление раз в 2-3 года.
Конструктивная защита: 4 уровня
1) Цоколь ≥300 мм + 2 слоя гидроизоляции + подкладка из лиственницы 50 мм. 2) Торцы балок: Anchor Seal + уклон ≥2% для стока. 3) Пазы: дренажные канавки в соединениях + каналы высыхания. 4) Настил: зазоры 5-8 мм + крепёж А4 (нержавейка, 50+ лет). Грамотная конструкция важнее любой пропитки.
SIP + TF: +33% к нормативу теплозащиты
Комбинация TF-каркас + SIP-панели 165 мм EPS даёт R-24 при нормативе R-18 для СПб. Бонус: EPS эффективнее при морозе — +13% теплосопротивления при -18°C (в отличие от минваты, которая теряет до 48%). TF + SIP = на 40-60% эффективнее каркасника.
