5 типов ферм Timber Frame: какая подходит для вашего пространства
Представьте: вы стоите на своей террасе, поднимаете глаза и видите не скучный потолок, а красивые деревянные балки, которые держат крышу. Это не просто конструкция — это архитектура, которой 500 лет. Типы ферм Timber Frame определяют, как будет выглядеть ваше пространство: открытое и воздушное или уютное и камерное.

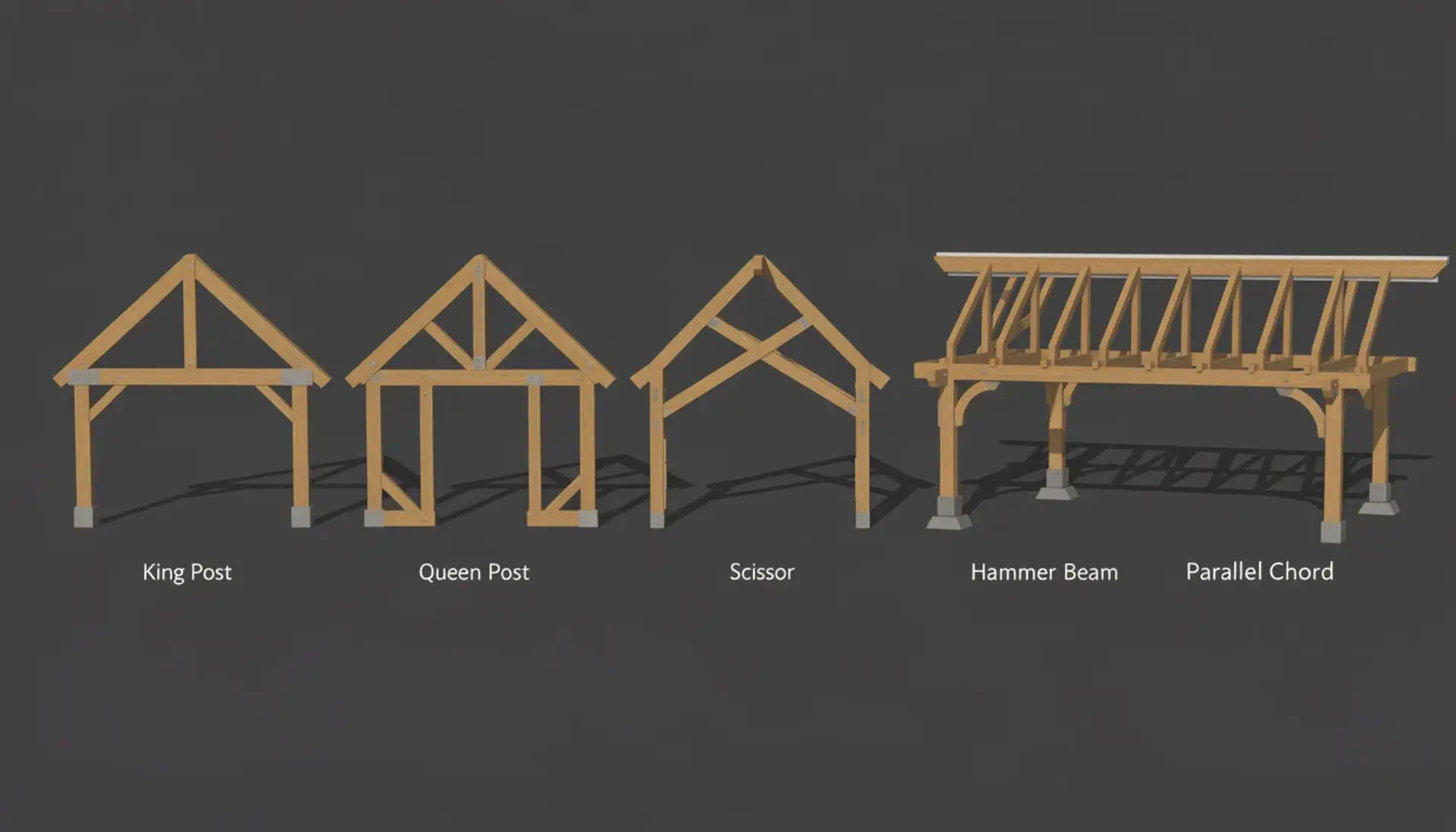

В этой статье разберём 5 основных типов ферм — от простой King Post до величественной Hammer Beam. Для каждого: как устроено, где применять, сколько стоит. В конце — сравнительная таблица и рекомендации: какую ферму выбрать для террасы, веранды, навеса или перголы.
Что такое ферма и почему это важно
Ферма — это треугольная конструкция из балок, которая держит крышу. В Timber Frame ферма не прячется за обшивкой, а становится частью интерьера. Массивный брус, соединённый вручную — и вы видите красоту конструкции.
Почему форма фермы важна для Елены? Потому что она определяет:
- Высоту потолка — некоторые фермы «съедают» пространство, другие открывают его
- Визуальный эффект — строгие линии или плавные дуги
- Бюджет — чем сложнее ферма, тем больше работы мастера
- Пролёт — какое расстояние может перекрыть без промежуточных столбов
Теперь — к пяти типам.
1. King Post (Королевский столб) — простота и надёжность

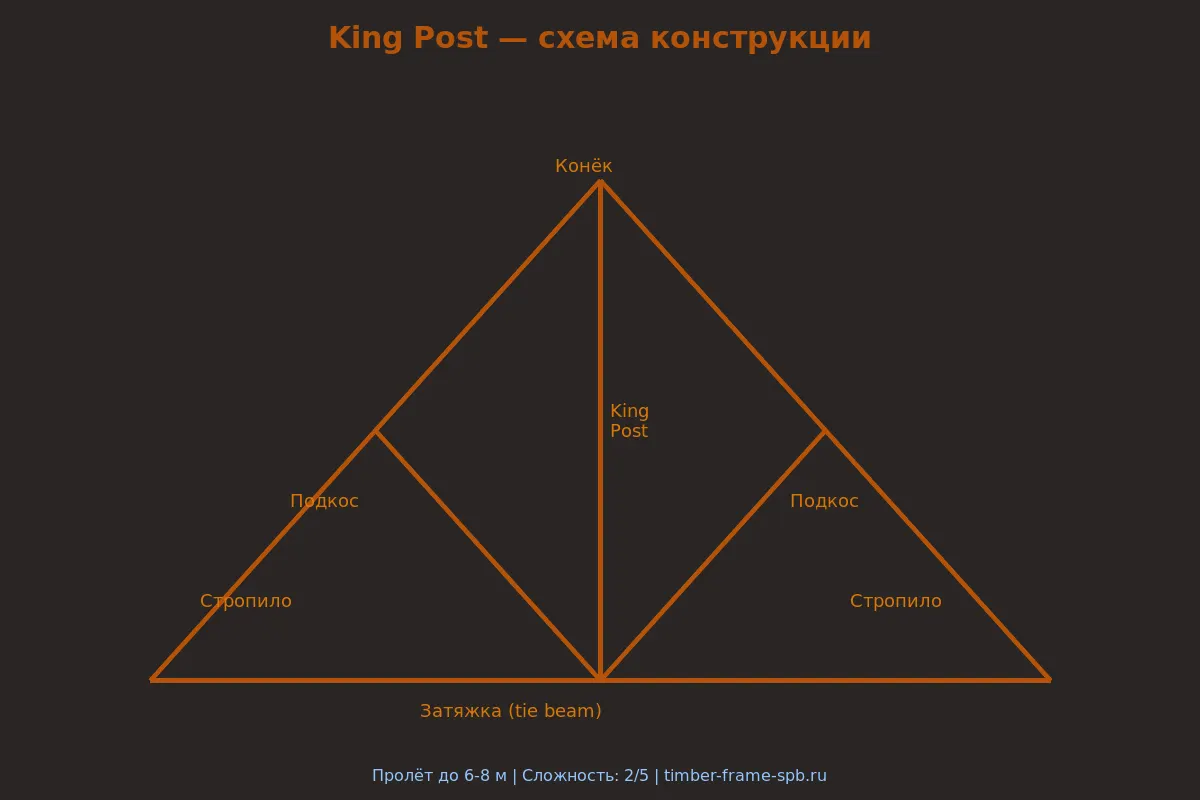

King Post — самая простая и распространённая ферма. Один вертикальный столб в центре (отсюда название «королевский»), две наклонные балки (стропила) и нижняя горизонтальная (затяжка). Всё вместе образует два треугольника.
Как устроено
/\
/ \
/ | \
/ | \
/ | \
/____|_____\
↑
King Post
(центральный столб)
Элементы:
- Центральный столб (king post) — вертикальная балка
- Стропила — две наклонные балки от конька к стенам
- Затяжка — нижняя горизонтальная балка, связывает стропила
- Стойки и подкосы — дополнительные элементы для жёсткости
Плюсы и минусы
| Плюсы | Минусы |
|---|---|
| Простота изготовления | Ограниченный пролёт (до 6-8 м) |
| Доступная цена | Менее «воздушный» вид |
| Проверена 500+ годами истории | Центральный столб визуально делит пространство |
| Ремонтопригодность | Требует затяжки (снижает высоту потолка) |
Для каких пространств подходит
- Террасы до 20 м² — когда нужен простой навес
- Беседки — классический вариант
- Веранды с двускатной крышей — традиционный вид
- Навесы для авто — функционально и надёжно
Визуальный эффект: Строгий, упорядоченный. Центральный столб создаёт симметрию — как в классических альпийских шале.
Сложность: ⭐⭐ (2 из 5)
Исторический пример: Русские срубы с двускатной крышей — по сути, вариант King Post. Наши предки строили так избы и амбары. Технология проверена веками.
2. Queen Post (Двойной столб) — больше пространства
Queen Post — это эволюция King Post. Вместо одного центрального столба — два, расположенных симметрично. Это открывает центр пространства и позволяет увеличить пролёт.
Как устроено
/\ /\
/ \ / \
/ \ / \
/ \ / \
/ | | | \
/____|____|___|_____\
↑ ↑
Queen Posts
(два столба)
Элементы:
- Два вертикальных столба (queen posts)
- Стропила — как в King Post
- Затяжка — часто на уровне столбов или выше
- Распорка между столбами — для жёсткости
Плюсы и минусы
| Плюсы | Минусы |
|---|---|
| Открытый центр пространства | Сложнее в изготовлении чем King Post |
| Пролёт до 10-12 м | Дороже (больше элементов) |
| Более «воздушный» вид | Требует точного расчёта узлов |
| Вариативность дизайна | Больше соединений = больше работы мастера |
Для каких пространств подходит
- Террасы 20-40 м² — когда нужен больший пролёт
- Веранды с панорамными окнами — центр свободен для вида
- Зоны отдыха с обеденным столом — стол в центре, над ним — открытое пространство
Визуальный эффект: Лёгкий, симметричный. Два столба создают ритм, но не перегружают пространство.
Сложность: ⭐⭐⭐ (3 из 5)
3. Scissor (Ножницы) — арочный эффект

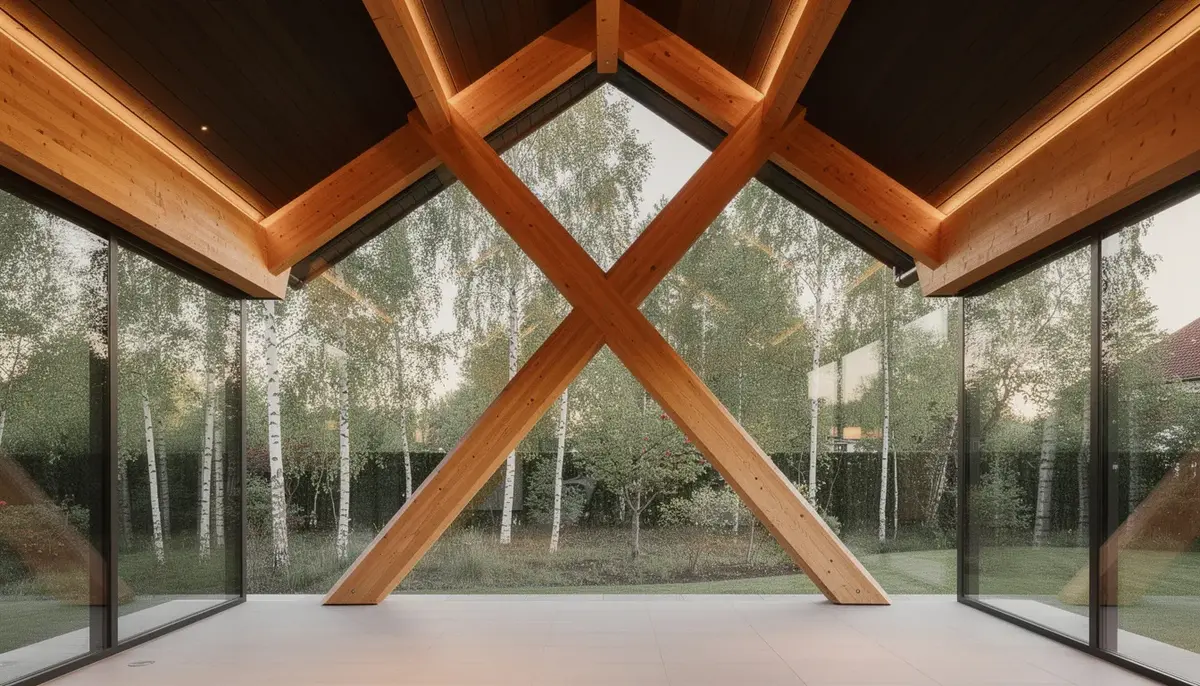

Scissor Truss — ферма с перекрещивающимися нижними элементами, напоминающими ножницы. Создаёт арочный эффект и визуально поднимает потолок.
Как устроено
/\
/ \
/ \
/ /\ \
/ / \ \
/__/ \__\
↑
Scissor
(перекрещие)
Элементы:
- Верхние стропила — как обычно
- Нижние «ножницы» — перекрещивающиеся балки вместо прямой затяжки
- Коньковая балка — соединяет верхушки стропил
Плюсы и минусы
| Плюсы | Минусы |
|---|---|
| Высокий потолок в центре | Сложнее расчёт и изготовление |
| Эффект «свода» — как в готике | Меньше прочности на срез |
| Визуально лёгкая и воздушная | Не для больших снеговых нагрузок |
| Не требует затяжки на уровне глаз | Ограниченный пролёт (до 8 м) |
Для каких пространств подходит
- Террасы для завтраков — высокий потолок, много света
- Веранды с камином — свод создаёт уют
- Перголы с частичной крышей — арочный эффект
Визуальный эффект: Элегантный, возвышенный. Кажется, что потолок выше, чем есть на самом деле.
Сложность: ⭐⭐⭐⭐ (4 из 5)
Важно: Scissor требует минимальный уклон крыши 8:12 — иначе конструкция не работает. Зато крутой скат отлично сбрасывает снег в условиях СПб (180 кг/м²).
4. Hammer Beam (Молотковая балка) — величие и простор

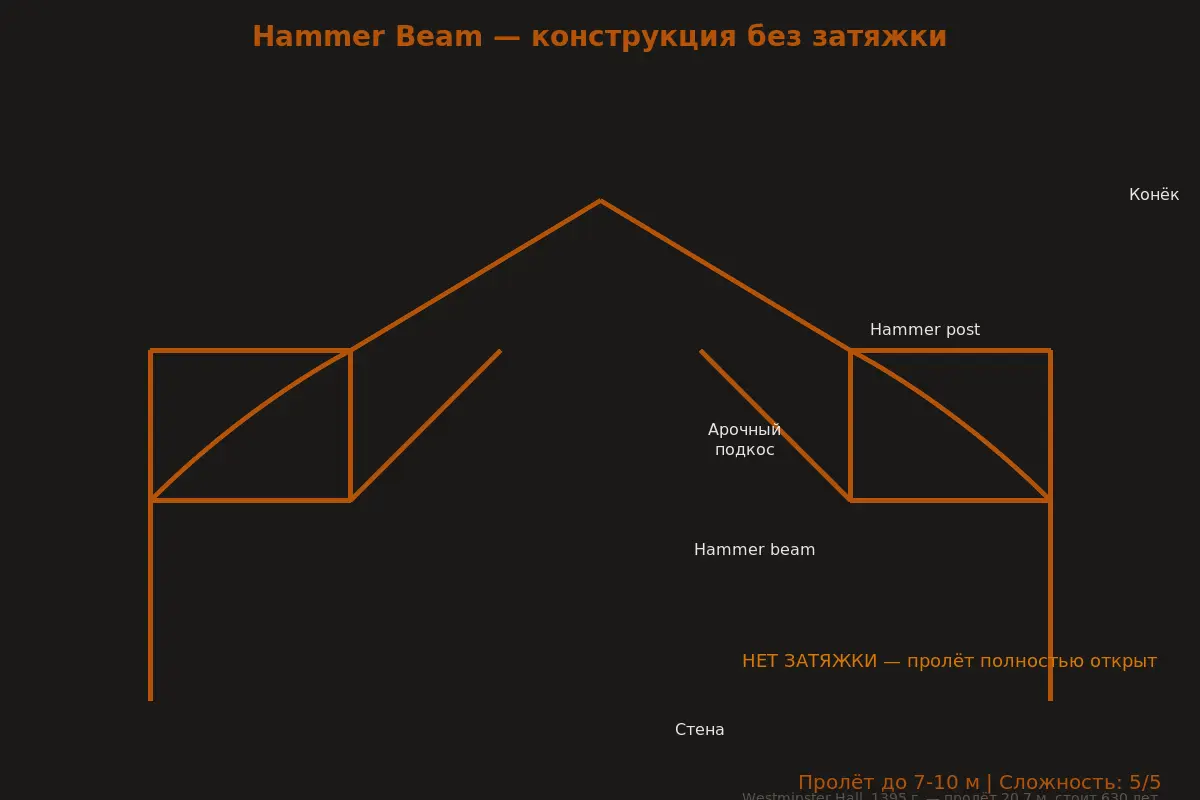

Hammer Beam — самая эффектная и сложная ферма в арсенале Timber Frame. Названа по форме выступающих балок, напоминающих молотки. Позволяет перекрывать огромные пролёты без промежуточных опор.
Как устроено
/\
/ \
/ \
___/ \___
/ \
__/ \__
/ \
/________________________\
↑ ↑
Hammer Hammer
Beams Beams
Элементы:
- Hammer beams — выступающие горизонтальные балки («молотки»)
- Hammer posts — вертикальные элементы над молотками
- Стропила — укороченные, опираются на молотки
- Конёк — верхняя балка
Плюсы и минусы
| Плюсы | Минусы |
|---|---|
| Пролёт до 15-20 м без столбов | Самая сложная в изготовлении |
| Максимальный открытый объём | Самая дорогая |
| Эффект «собора» — потрясающий вид | Требует мастера высшей квалификации |
| Историческая престижность | Не для каждого бюджета |
Для каких пространств подходит
- Большие террасы 40+ м² — когда нужен один большой объём
- Веранды-оранжереи — максимум света и пространства
- Премиум-беседки — когда конструкция = искусство
Визуальный эффект: Величественный, соборный. Гости будут спрашивать: «Это как они сделали?!»
Сложность: ⭐⭐⭐⭐⭐ (5 из 5)
Исторический пример: Westminster Hall в Лондоне (1395 год) — самый знаменитый Hammer Beam в мире. Пролёт 20.7 метров, построен без единого металлического крепежа. Стоит 630 лет. Короли Англии проводили там банкеты — и ферма держит крышу до сих пор.
Альтернатива: Существует false hammer beam — визуально идентичная, но с упрощённой инженерией и скрытыми стальными тяжами. Стоит на 50-65% дешевле полноценной Hammer Beam при том же «вау-эффекте». Расчёт по СП 64.13330.2017 (деревянные конструкции) + TFEC 4-2020.
5. Parallel Chord (Параллельные пояса) — современный минимализм
Parallel Chord — ферма с двумя параллельными поясами (верхним и нижним), соединёнными диагональными элементами. Выглядит как решётка. Современный, индустриальный вид.
Как устроено
/\ /\ /\ /\ /\
/ \/ \/ \/ \/ \
/____________________\
\ /\ /\ /\ /\ /
\/ \/ \/ \/ \/
↑
Параллельные пояса
с диагоналями
Элементы:
- Верхний пояс — «крыша» фермы
- Нижний пояс — «потолок» фермы
- Диагонали (раскосы) — соединяют пояса в треугольники
- Стойки — вертикальные элементы
Плюсы и минусы
| Плюсы | Минусы |
|---|---|
| Плоский потолок — удобно для монтажа | Менее «традиционный» вид |
| Можно спрятать коммуникации внутри | Много мелких элементов |
| Эффективное использование материала | Не создаёт «соборного» эффекта |
| Равномерная высота по всей площади | Больше соединений |
Для каких пространств подходит
- Навесы с плоской кровлей — минималистичный вид
- Террасы с техническими помещениями сверху — можно провести трубы
- Современные дома в стиле modern barn — индустриальная эстетика
Нюанс для СПб: Плоская крыша не сбрасывает снег — Parallel Chord должна выдерживать полную снеговую нагрузку 180 кг/м² без послаблений. Это увеличивает сечение балок и стоимость.
Визуальный эффект: Строгий, современный. Как в скандинавском дизайне — функциональность первична.
Сложность: ⭐⭐⭐ (3 из 5)

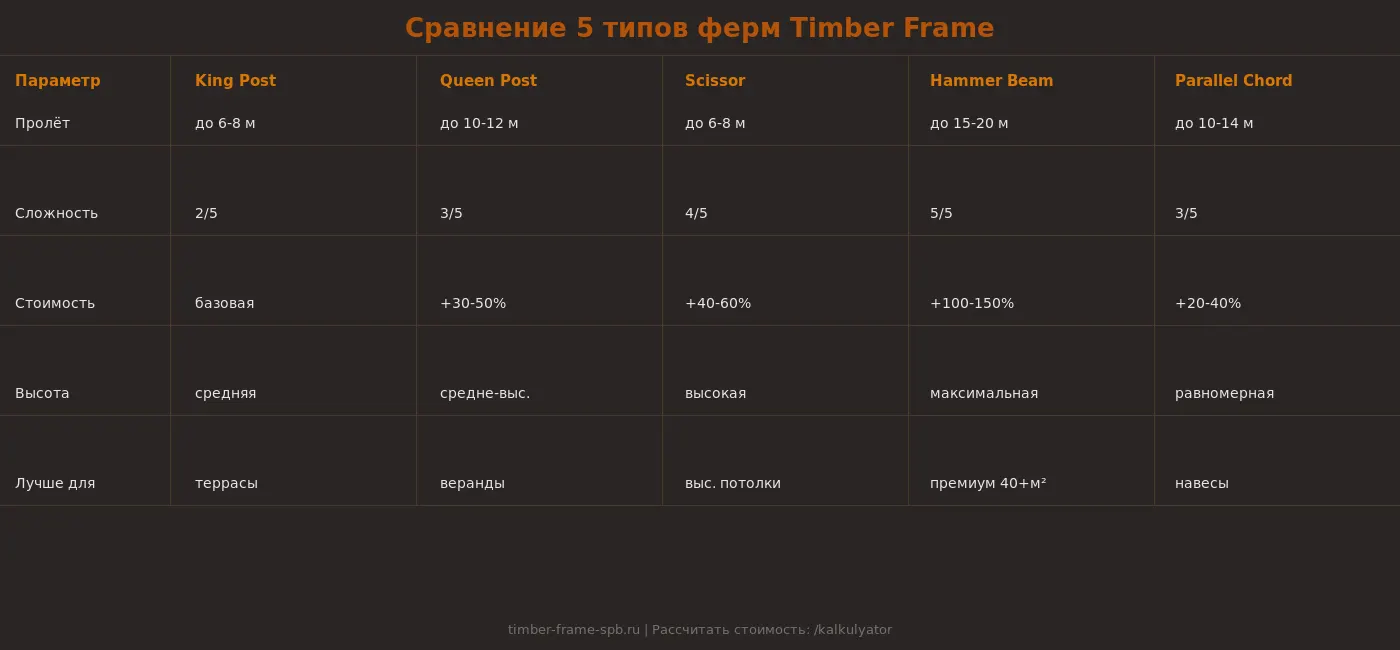

Сравнительная таблица всех 5 типов
| Тип | Макс. пролёт | Сложность | Высота потолка | Визуальный эффект | Ориентир цены |
|---|---|---|---|---|---|
| King Post | 6-8 м | ⭐⭐ | Средняя | Строгий, традиционный | База (100%) |
| Queen Post | 10-12 м | ⭐⭐⭐ | Средняя-высокая | Лёгкий, симметричный | +30-50% |
| Scissor | 6-8 м | ⭐⭐⭐⭐ | Высокая (арка) | Элегантный, готический | +40-60% |
| Hammer Beam | 15-20 м | ⭐⭐⭐⭐⭐ | Максимальная | Величественный, соборный | +100-150% |
| Parallel Chord | 10-14 м | ⭐⭐⭐ | Равномерная | Современный, минималистичный | +20-40% |
Рекомендации: какую ферму выбрать
Для террасы
- До 20 м²: King Post — оптимально по цене и надёжности
- 20-40 м²: Queen Post — открывает центр, хороший пролёт
- 40+ м²: Hammer Beam — если бюджет позволяет и нужен «вау-эффект»
Для веранды
- С камином: Scissor — свод над камином создаёт уют
- С панорамными окнами: Queen Post — центр свободен для вида
- Оранжерея/зимний сад: Hammer Beam — максимум света и объёма
Для навеса
- К дому: King Post или Parallel Chord — функционально и просто
- Для авто: Parallel Chord — плоский потолок, современный вид
- Над входом: King Post — классика
Для перголы
- Частичная крыша: Scissor — арочный эффект
- Открытая: Queen Post — лёгкость и ритм
- Премиум: Hammer Beam — когда пергола = арт-объект
Наш подход: качество в каждом узле
Все наши фермы изготавливаются из клеёного бруса GL24h — это европейский стандарт прочности (24 МПа на изгиб). В отличие от обычной сосны, клеёный брус:
- Не трескается и не меняет форму
- Влажность 8-12% (камерная сушка)
- Сечение калиброванное — все балки идеально ровные
Соединения — ручные, шип-паз (mortise and tenon). Мастер Виктор Шульц размечает каждый узел вручную, вырезает шипы и пазы с точностью до миллиметра. Дубовые нагели ∅25 мм фиксируют соединения — никаких металлических пластин.
Результат: ферма, которая работает как единое целое. Нагрузка распределяется равномерно, нет «слабых мест». Это не просто красиво — это инженерно правильно.
Подробнее о соединениях: /blog/zazor-1-5mm-prochnost-soedinenij
Как выбрать: 3 вопроса
Прежде чем выбирать ферму, ответьте на три вопроса:
- Какая площадь? До 20 м² — King Post. 20-40 м² — Queen Post или Scissor. 40+ м² — Hammer Beam.
- Какой эффект хотите? Строгий и традиционный — King Post. Воздушный — Scissor. Величественный — Hammer Beam. Современный — Parallel Chord.
- Какой бюджет? King Post — база. Каждая ступень сложности +30-50% к стоимости каркаса.
Рассчитайте стоимость вашей террасы
Выбор фермы — это только начало. Финальная стоимость зависит от площади, материалов, типа кровли и дополнительных опций (остекление, освещение, мебель).
Ориентиры: King Post терраса 24 м² — от 1 200 000 ₽, Hammer Beam веранда 40 м² — от 2 800 000 ₽. Точную стоимость рассчитает наш калькулятор за 2 минуты — без скрытых доплат. Фиксированная смета по договору, гарантия 24 месяца.
Рассчитать стоимость террасы →
Все наши террасы — в разделе Террасы Timber Frame. Если хотите понять технологию глубже — читайте Что такое Timber Frame.
