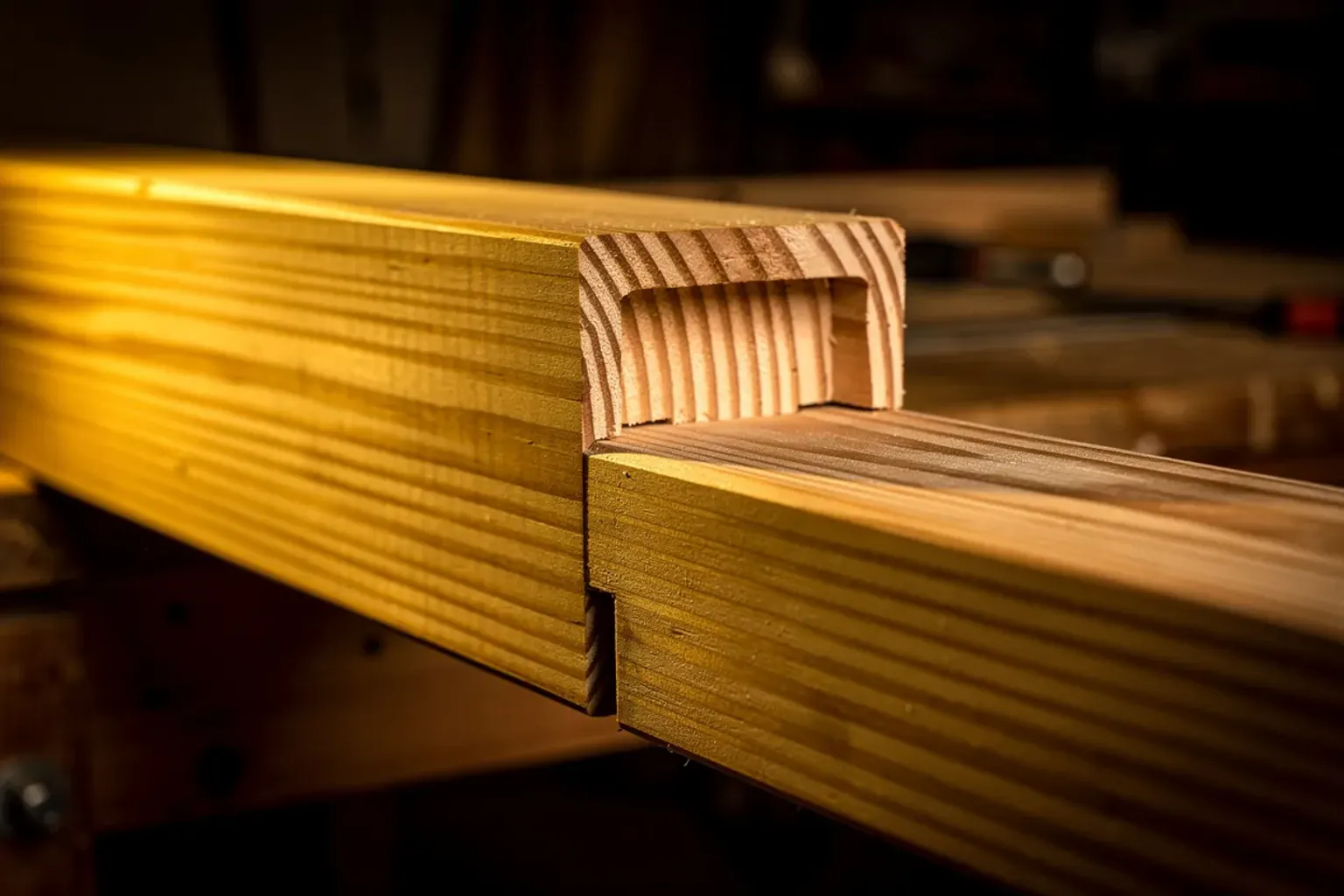

Один мастер-плотник как-то сказал: «Если соединение видно — оно плохо сделано». В Timber Frame это не просто фраза, а техническое требование. Зазор в 1.5 мм между шипом и пазом снижает прочность узла примерно на 50%. Не на 10%, не на 15% — вдвое.
Это не теория: исследование Xie et al. (2021, Journal of Building Engineering) показало, что зазор 10 мм снижает изгибающий момент на 18,3%, а 25 мм — уже на 55,3%. Деградация почти линейная. А по данным анализа 127 аварий деревянных конструкций (Frühwald et al., 2007), 41,5% всех обрушений связаны с дефектами соединений.
Это объясняет, почему TF-мастера работают с допусками ±0.5 мм, тогда как обычный каркасник довольствуется ±5 мм. Разница в 10 раз — и это не перфекционизм, а физика. Японские мастера кигуми достигали точности 0.1-0.2 мм ручным инструментом — храм Хорю-дзи стоит 1400 лет.
Почему зазор убивает прочность
Площадь контакта — главный фактор
Столярное соединение работает за счёт трения и склеивания волокон. Оба механизма зависят от площади контакта между шипом и пазом.
Рассмотрим типичный шип-паз для балки 200×200 мм:
- Шип: 50×150×200 мм (ширина × высота × глубина)

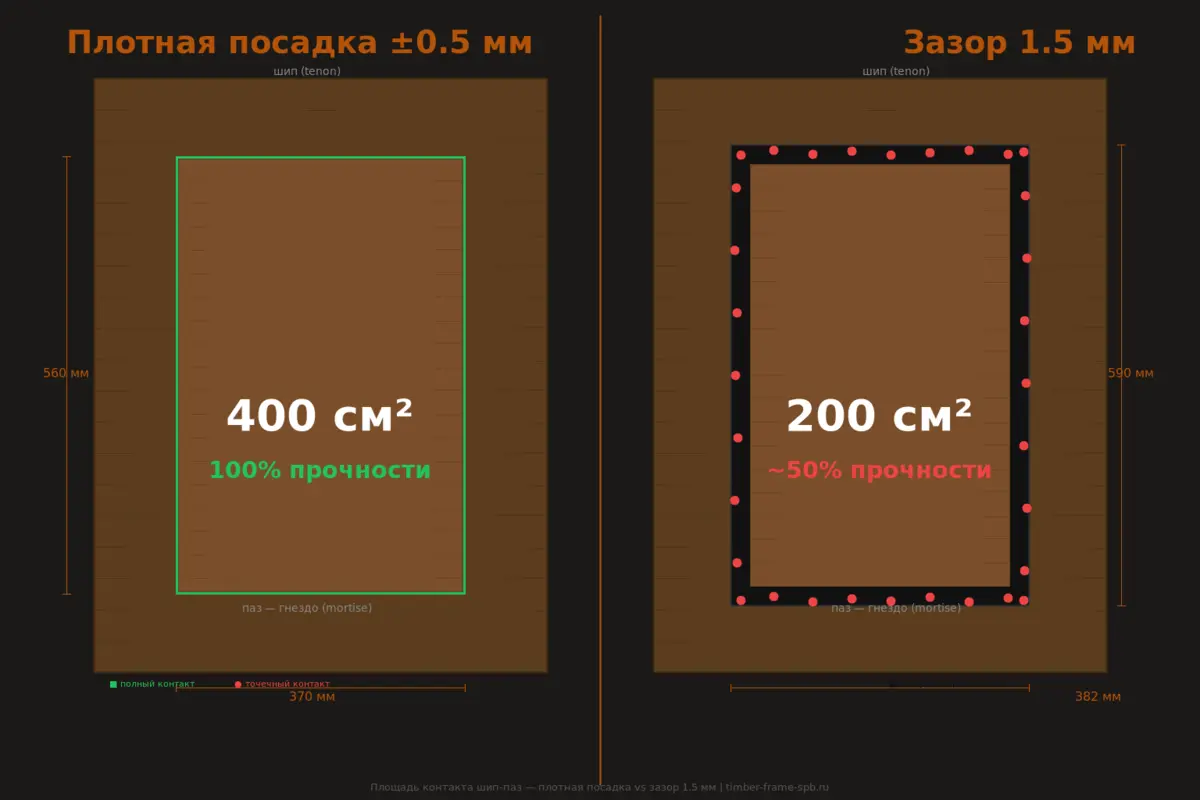

- Площадь контакта при плотной посадке: ~400 см²
- Площадь контакта при зазоре 1.5 мм: ~200 см²
Почему так происходит? Зазор создаёт «мостик» пустоты по периметру шипа. Вместо равномерного прилегания по всем граням получаем точечный контакт — только на выступах, где дерево касается дерева.
Распределение нагрузки
При плотной посадке нагрузка распределяется по всей поверхности соединения. Срезающее усилие «размазывается» по 400 см² — каждый квадратный сантиметр берёт на себя часть работы.
При зазоре нагрузка концентрируется на точках контакта:
- Локальное давление вырастает в 2-3 раза
- Волокна дерева сминаются
- Со временем зазор увеличивается → контакт ухудшается → процесс ускоряется
Это классический пример положительной обратной связи: чем больше зазор, тем быстрее он растёт.
Важная деталь: оптимальная толщина клеевого шва PVA — 0.1-0.25 мм. При зазоре 1.5 мм клей просто не работает как конструктивный элемент — шов в 6-12 раз толще нормы. Даже эпоксидка теряет прочность при зазоре >1 мм.
Боковые напряжения и изгиб
Шип-паз в TF-каркасе работает не только на срез, но и на изгиб. Балка под нагрузкой стремится повернуться в гнезде. Плотная посадка создаёт упор по всем граням — момент сопротивления максимален.
Зазор в 1.5 мм позволяет балке «гулять»:
- При нагрузке балка смещается на величину зазора
- Возникает ударная нагрузка при каждом цикле
- 50-70 циклов замораживания-оттаивания в год в СПб × 20 лет = 1000-1400 ударов по соединению
И ещё: в климате СПб (влажность 40-90% в течение года) сосна усыхает на 0,34% на каждый 1% изменения влажности. Для бруса 150 мм это 1,8 мм хода за сезон. Начальный зазор 1.5 мм вырастает до 3+ мм за 2-3 года — эффект храповика.
Результат: соединение «разбивается» гораздо раньше расчётного срока.

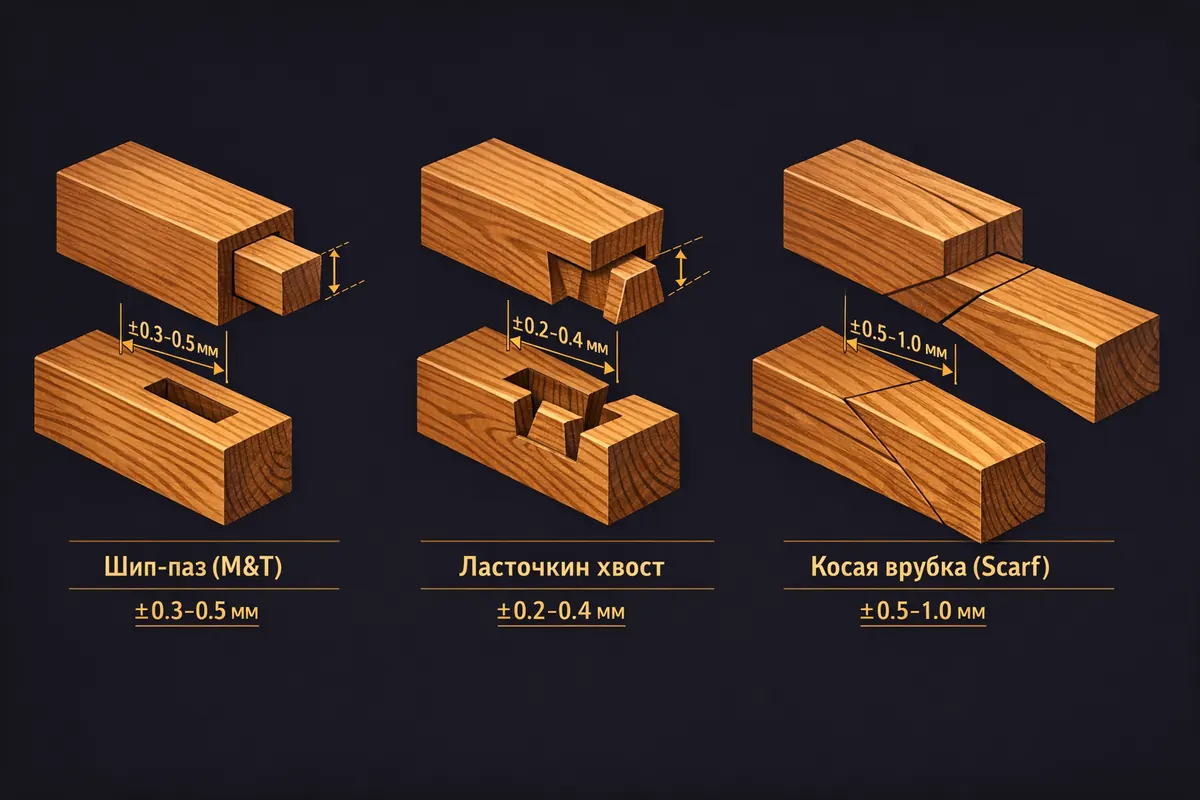

Типы соединений и их допуски
Шип-паз (Mortise & Tenon) — основной узел TF
Допуск: ±0.3–0.5 мм
Классическое соединение, которое держит до 8 тонн на срез (при сечении балки 200×200 мм, клеёный брус GL24h). Но это — только при плотной посадке.
| Параметр | Плотная посадка | Зазор 1 мм | Зазор 1.5 мм |
|---|---|---|---|
| Прочность на срез | 100% (8 т) | ~70% (5.6 т) | ~50% (4 т) |
| Долговечность | 50+ лет | 25-30 лет | 15-20 лет |
| Скрип при нагрузке | Нет | Редко | Часто |
Ласточкин хвост (Dovetail)
Допуск: ±0.2–0.4 мм
Dovetail ещё чувствительнее к зазорам. Форма «ласточкиного хвоста» создаёт механический замок, но работает он только при плотном прилегании скосов.
Зазор 1 мм превращает dovetail в декоративный элемент — несущая функция теряется, нагрузка переходит на нагели или металлический крепёж.
Врубки (Scarfs, Lap Joints)
Допуск: ±0.5–1.0 мм
Врубки менее чувствительны, но и здесь зазор >1 мм критичен. Scarf joint (косой стык для удлинения балки) при неплотном прилегании теряет до 40% прочности на растяжение.

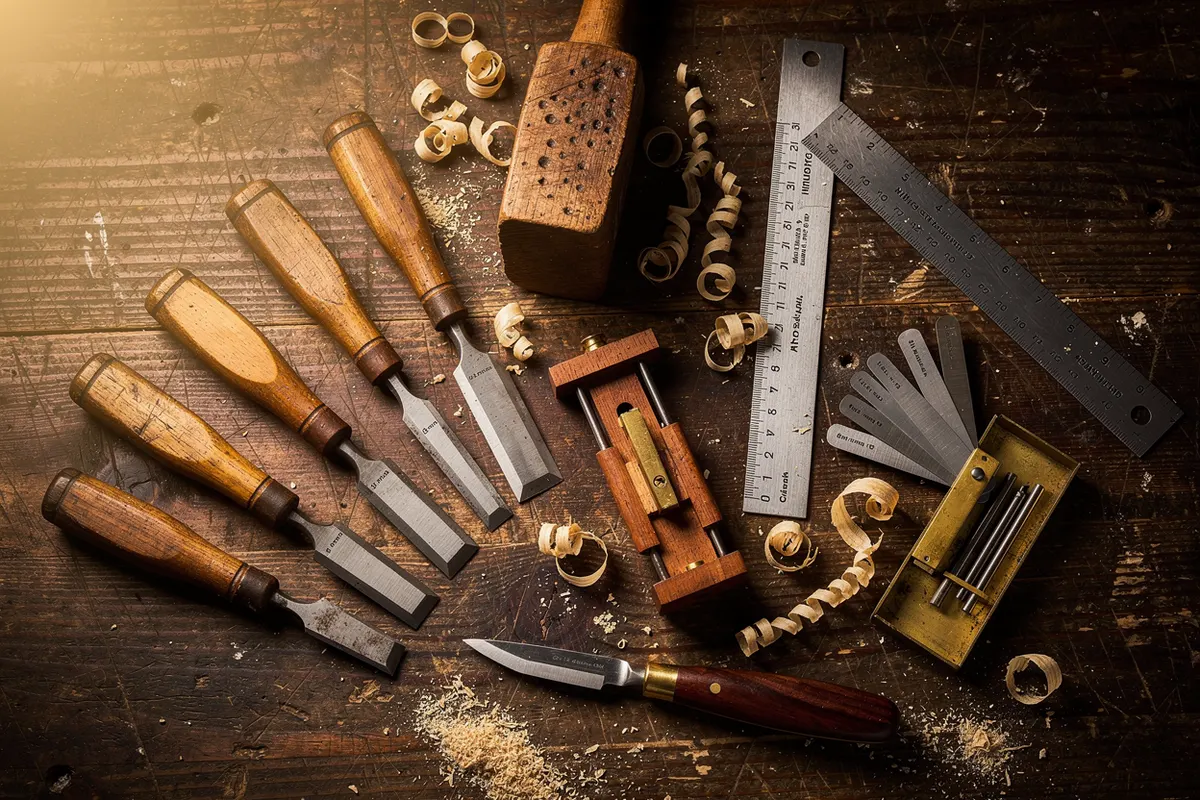

Инструменты для точной разметки и подгонки
Достижение допуска ±0.5 мм требует специализированного инструмента. Это не «любительский уровень» — это профессиональная оснастка.
Разметка
- Рейсмус с микрометрической настройкой — для точного переноса размеров на заготовку
- Разметочный нож — даёт линию тоньше карандаша в 10 раз, исключает погрешность
- Угольник 90° с точностью 0.05° — любой перекос умножается на длину балки
- Шаблоны из фанеры 6-12 мм — для повторяющихся узлов
Выборка материала
- Цепной долбёжник — выбирает паз за 2-3 прохода, точность ±0.3 мм
- Стамески 6-50 мм — ручная доводка до финального размера
- Рашпиль и напильники — снятие «под ноль» последних 0.2-0.3 мм
Контроль
- Набор щупов 0.1-1.0 мм — единственный объективный способ измерить зазор
- Лампа/фонарик — просвечивание зазора на свет
- Тест на покачивание — собранный узел не должен иметь люфта
Как мастер проверяет качество соединения
1. Щуп
Основной метод. Щуп 0.3 мм должен входить с усилием или не входить вовсе. Если щуп 0.5 мм проходит свободно — соединение бракуется или подгоняется.
2. Световой зазор
Прикладываем ровную грань к шипу/пазу и смотрим на просвет. Ровная поверхность — света не видно. Зазор 0.2 мм уже даёт видимую полосу света.
3. Тест на покачивание
Шип вставляется в паз без нагеля. Балку берут двумя руками и пытаются покачать. Люфт = брак. Плотная посадка не даёт люфта даже без фиксации.
4. «Поп-тест» (японский метод)
Шип вставляется в паз и вытягивается обратно. При идеальной посадке возникает характерный хлопок — вакуумное присасывание между поверхностями. Это значит, что зазор меньше 0.1 мм. FineWoodworking определяет максимально допустимый зазор в 0.127 мм (0.005") — при 1.5 мм мы превышаем порог в 12 раз.
5. Визуальный контроль волокон
При плотной посадке волокна шипа и паза как бы «сливаются». Граница едва видна. Зазор даёт чёткую тёмную линию.
Реальные последствия неточных соединений
Провисание балок
Зазор в узле = балка не фиксируется жёстко. Под нагрузкой (снеговая 180 кг/м² в СПб, люди, мебель) балка «садится» на величину зазора. Для пролёта 4 м это даёт провисание 10-20 мм — визуально заметно.
Скрип
Зазор позволяет дереву смещаться. При каждом смещении волокна трутся — возникает скрип. Это не только эстетическая проблема. Скрип = признак динамической нагрузки на узел = ускоренный износ.
Преждевременный ремонт
Каркас с зазорами 1-2 мм требует капитального ремонта через 15-20 лет вместо 50+. Ремонт TF-каркаса = разборка кровли, демонтаж обшивки, замена балок. Это 30-50% от стоимости новой террасы.
Разница в допусках на этапе строительства:
- Точность ±0.5 мм: 1-2 дня дополнительно на подгонку
- Точность ±2 мм: экономия времени, но ремонт через 15 лет
Экономия 2 дней работы = потеря 30-50% стоимости через 15 лет. Математика простая.
Наш подход: GL24h + ручная подгонка
Почему клеёный брус GL24h
Клеёный брус класса GL24h по ГОСТ 20850-2014 даёт три преимущества для точных соединений:
-
Стабильность размеров. Влажность 8-12%, камерная сушка. Брус не «гуляет» от сезона к сезону. Допуск ±0.5 мм, установленный при сборке, остаётся таким же через 5 лет.
-
Калиброванное сечение. Массив дерева имеет разброс ±2-3 мм по сечению даже в одной партии. Клеёный брус — ±0.5 мм. Это экономит время на подгонку.
-
Отсутствие трещин. Массив сохнет и трескается в первые 2-3 года. Трещина в зоне шипа = потеря прочности. Клеёный брус не трескается.
Ручная подгонка каждого узла
Даже при идеально точной разметке дерево — материал неоднородный. Плотность варьируется, направление волокон отклоняется. Поэтому каждый узел подгоняется вручную после машинной выборки.
Процесс:
- Машинная выборка паза и шипа (цепной долбёжник, фрезер)
- Контроль щупом, выявление мест с зазором >0.5 мм
- Ручная подгонка стамеской и рашпилем
- Повторный контроль
- Сборка «на сухую» — проверка люфта
- Финальная сборка с дубовым нагелем ∅25 мм
Время на один узел: 20-40 минут. Для террасы 30 м² — 15-25 узлов. Итого: 5-15 часов только на подгонку.
Дубовые нагели вместо металла
Металлический крепёж (болты, шпильки) работает как клин — раздвигает волокна при затяжке. Дубовый нагель ∅25 мм работает иначе:
- Вставляется в предварительно рассверленное отверстие с зазором 0.2-0.3 мм
- Впитывает влагу и разбухает → фиксирует соединение
- Работает «в унисон» с основным деревом — те же коэффициенты расширения
Результат: соединение, которое становится прочнее со временем, а не слабее.
Резюме
| Параметр | Допуск ±0.5 мм | Допуск ±1.5 мм |
|---|---|---|
| Прочность на срез | 100% | ~50% |
| Долговечность | 50+ лет | 15-20 лет |
| Скрип | Нет | Часто |
| Время на узел | 20-40 мин | 5-10 мин |
| Стоимость ремонта | 0 ₽ (не требуется) | 30-50% от стоимости |
Зазор 1.5 мм — это не «почти идеально». Это половина прочности.
Timber Frame — технология, где точность = долговечность. Мы работаем с допусками ±0.5 мм, потому что математика не прощает. Клеёный брус GL24h + ручная подгонка + дубовые нагели = каркас, который переживёт владельца.
